Desain MBR untuk STP: Panduan Teknis Membrane Bioreaktor untuk Instalasi Kota dan Industri

Oleh: Tim Teknis BIOWATER | Diperbarui: Agustus 2026

Ringkasan Eksekutif

Membrane Bioreactor (MBR) adalah teknologi pengolahan air limbah yang menggabungkan proses biologi activated sludge dengan separasi membran, menghasilkan efluen berkualitas tinggi dengan padatan tersuspensi total (TSS) <1 mg/L dan BOD <5 mg/L pada footprint yang jauh lebih kecil dibanding conventional activated sludge (CAS). Desain MBR yang sukses memerlukan keseimbangan antara parameter biologis (MLSS, SRT, F/M ratio) dan parameter membran (flux, TMP, backwash cycle) — kegagalan pada salah satu aspek akan menurunkan performa keseluruhan sistem.

Berdasarkan data industri, MBR telah diadopsi secara luas untuk instalasi STP kota dan industri sejak awal 1990-an, dengan kapasitas kumulatif global mencapai puluhan ribu MLD (megaliter per hari) ^[1]. Artikel ini membahas arsitektur MBR, parameter desain kritis, konfigurasi komersial utama, dan praktik terbaik untuk instalasi di Indonesia.

1. Apa Itu MBR dan Mengapa Berbeda dari STP Konvensional

MBR (Membrane Bioreactor) adalah konfigurasi STP yang menggantikan klarifier sekunder pada activated sludge konvensional dengan modul membran — biasanya ultrafiltrasi (UF) atau mikrofiltrasi (MF) — untuk memisahkan biomassa dari air olahan. Eliminasi clarifier menghasilkan beberapa keuntungan fundamental:

• Efluen bebas padatan — TSS efluen <1 mg/L secara konsisten, memungkinkan reuse untuk irigasi, cooling tower, atau bahkan potable reuse dengan polishing tambahan [1,2]
• MLSS tinggi — konsentrasi biomassa 8.000–15.000 mg/L dibanding 2.000–4.000 mg/L pada CAS, memungkinkan容积 organik loading lebih tinggi pada容积 reaktor lebih kecil ^[2]
• Footprint kecil —容积 reaktor MBR 30–50% lebih kecil dari CAS untuk kapasitas yang setara karena容积 clarifier dihilangkan dan MLSS lebih tinggi ^[2]
• Disinfeksi parsial — ukuran pori membran 0,01–0,4 µm menghilangkan hampir semua bakteri dan protozoa, mengurangi kebutuhan chlorine dosis ^[1]

Kutipan ahli: “The MBR process has become the technology of choice for municipal wastewater treatment where space is at a premium and effluent quality demands are stringent — its ability to deliver consistently low TSS and turbidity while operating at high biomass concentrations distinguishes it from conventional activated sludge.” — Judd & Judd, The MBR Book: Principles and Applications of Membrane Bioreactors for Water and Wastewater Treatment (2011) ^[1]

Biaya trade-off adalah konsumsi energi yang lebih tinggi (0,3–0,8 kWh/m³ dibanding 0,1–0,3 kWh/m³ untuk CAS) karena aerasi untuk scouring membran dan tekanan operasi pompa [1,3]. Namun untuk aplikasi dengan keterbatasan lahan atau standar effluen tinggi, MBR sering menjadi pilihan paling ekonomis secara total cost of ownership.

2. Dua Arsitektur Utama: iMBR vs sMBR

Industri MBR didominasi oleh dua arsitektur: immersed MBR (iMBR) dengan membran terendam langsung di bioreaktor, dan sidestream MBR (sMBR) dengan membran di loop terpisah dari bioreaktor. Masing-masing memiliki kekuatan dan aplikasi spesifik.

Tabel 1. Perbandingan iMBR vs sMBR

Sumber: [1,2,3]

Pemilihan arsitektur umumnya mengikuti aturan praktis: untuk kapasitas besar (>1 MLD) dengan limbah biodegradable standar, iMBR mendominasi pasar karena efisiensi energi dan kesederhanaan operasi. Untuk aplikasi industri high-strength atau viscous, sMBR lebih disukai karena crossflow yang lebih kuat mengendalikan fouling [1,4].

3. Parameter Desain Biologis Kritis

Parameter biologis menentukan kapasitas dan stabilitas proses MBR, sementara parameter membran menentukan produktivitas dan maintenance. Keduanya harus dirancang secara terpadu.

3.1. MLSS (Mixed Liquor Suspended Solids)

MLSS adalah konsentrasi biomassa di bioreaktor — parameter paling fundamental dalam desain MBR. Pada CAS, MLSS dibatasi 3.000–5.000 mg/L karena keterbatasan settling di clarifier. Pada MBR, tidak ada clarifier, sehingga MLSS dapat ditingkatkan hingga 8.000–15.000 mg/L [1,2].

Sumber: [1,2,5]

Trade-off utama MLSS tinggi adalah peningkatan risiko fouling membran (viskositas campuran naik, oxygen transfer efficiency turun) dan konsumsi energi aerasi yang lebih besar. Mayoritas desain iMBR modern memilih MLSS 10.000–12.000 mg/L sebagai sweet spot ^[5].

3.2. SRT (Solids Retention Time)

SRT adalah waktu rata-rata biomassa tinggal di sistem — parameter kunci untuk menentukan konsentrasi MLSS dan derajat biodegradasi. Pada MBR, SRT dapat diatur jauh lebih tinggi (15–60 hari) dibanding CAS (5–15 hari) karena membran menahan seluruh biomassa, bukan hanya yang settleable [1,6].

SRT tinggi (20–60 hari) memberikan keuntungan:

• Nitrifikasi sempurna — bakteri nitrifier tumbuh lambat (μ_max ~0,7 hari pada 20°C); SRT >10 hari sudah cukup untuk nitrifikasi lengkap di suhu tropis
• Reduksi sludge — produksi sludge berlebih 30–50% lebih rendah dari CAS
• Stabilitas terhadap shock load — biomassa lebih beragam dan resilien

SRT rendah (5–15 hari) kadang dipilih untuk aplikasi tertentu:

• Penghematan容积 reaktor (MLSS lebih rendah)
• Kontrol populasi filamentous bacteria yang berlebihan
• Aplikasi dengan target degradasi parsial

Untuk STP kota dengan standar efluen ammonia <5 mg/L di iklim tropis, SRT 20–30 hari umumnya optimal [1,6].

3.3. F/M Ratio (Food to Microorganism)

F/M ratio adalah rasio antara beban organik harian (BOD masuk) terhadap massa biomassa aktif — indikator utama efisiensi metabolisme mikroba. Pada MBR, F/M ratio optimal lebih rendah dari CAS karena MLSS lebih tinggi ^[1].

Sumber: [1,6]

F/M ratio terlalu tinggi menyebabkan pertumbuhan dispersed growth dan effluent keruh. F/M terlalu rendah menyebabkan starvation dan flocs yang rusak (pin floc). Untuk instalasi MBR kota, target F/M 0,08–0,15 kg BOD/kg MLSS·hari [1,6].

3.4. Hydraulic Retention Time (HRT)

HRT adalah waktu tinggal air di bioreaktor — parameter yang menentukan容积 reaktor dan kualitas effluent biologis. Pada MBR, HRT tipikal 4–8 jam untuk aplikasi kota, lebih pendek dari CAS (6–12 jam) karena biomassa lebih aktif [1,2].

4. Parameter Desain Membran Kritis

Parameter membran menentukan kapasitas produksi air dan frekuensi maintenance — desain yang buruk akan menghasilkan CIP yang terlalu sering dan umur membran pendek.

4.1. Flux dan Sustainability Flux

Flux (J) adalah laju produksi permeate per unit luas membran, satuan LMH (liter/m²·jam). Flux tipikal untuk iMBR adalah 15–25 LMH, sementara sMBR mencapai 30–80 LMH karena crossflow yang lebih tinggi [1,3].

Konsep sustainability flux (atau critical flux) diperkenalkan oleh Field et al. (1995) untuk membedakan flux operasi yang sustainable dari flux yang menyebabkan fouling cepat. Flux operasi harus dipilih di bawah sustainability flux untuk memastikan TMP stabil dalam jangka panjang [1,7]. Tabel berikut merangkum flux tipikal untuk modul komersial utama.

4.2. TMP (Transmembrane Pressure)

TMP adalah tekanan diferensial antara sisi umpan dan sisi permeate — driving force untuk perpindahan air melalui membran. Pada iMBR, TMP operasi tipikal 0,1–0,5 bar (vacuum); pada sMBR, TMP 1–5 bar (tekanan positif) [1,3].

Kenaikan TMP secara gradual adalah indikator fouling yang reversible (biofilm tipis, scale ringan). Kenaikan TMP mendadak mengindikasikan fouling berat atau kerusakan mekanis (broken fiber, seal failure). Pada TMP >0,6 bar untuk iMBR atau >5 bar untuk sMBR, CIP harus dilakukan ^[1].

4.3. Aeration dan Scouring

Aerasi pada MBR berfungsi ganda: menyuplai oksigen untuk biodegradasi (process aeration) dan menciptakan shear di permukaan membran (membrane scouring). Untuk iMBR dengan membran HF, aerasi scouring yang konsisten sangat penting untuk mengendalikan fouling [1,8].

Parameter aerasi scouring:

• Specific aeration demand (SADm) — 0,3–0,8 Nm³/m³ permeate untuk iMBR
• Aeration intensity — 50–150 m³/m²·jam pada modul membran
• Cyclicity — aerasi kontinu atau intermiten (umumnya 10 detik on / 10 detik off untuk konservasi energi)

5. Konfigurasi Komersial Utama

Tiga pemain dominan MBR global adalah GE Water (ZeeWeed), Kubota, dan Mitsubishi Rayon — bersama mereka menguasai >70% pasar instalasi municipal. Beberapa produk regional juga penting untuk pasar Asia dan Eropa.

Tabel 5. Modul MBR Komersial Utama

Sumber: [1,4]

Untuk instalasi di Indonesia, ZeeWeed (kini Veolia) dan Mitsubishi Rayon Sterapore adalah pilihan paling umum karena ketersediaan lokal dan track record yang terbukti di kawasan Asia Tenggara. Kubota banyak digunakan untuk instalasi hotel dan resort kapasitas kecil-menengah ^[1].

6. Proses Desain MBR: Langkah demi Langkah

Desain MBR mengikuti proses iteratif dari karakterisasi air baku hingga pemilihan modul dan strategi operasi.

Langkah 1 — Karakterisasi influent: BOD₅, COD, TSS/VSS, NH₃-N, TN, TP, suhu, alkalinitas, dan peak factor流量 (tipikal 1,5–2,5 untuk kota).

Langkah 2 — Konfigurasi biologis: single-stage nitrification (BOD/COD saja), pre-anoxic + aerobic (jika denitrifikasi diperlukan), atau three-stage anaerobic-anoxic-aerobic (biological phosphorus removal).

Langkah 3 — Perhitungan容积 (contoh STP 1.000 m³/hari): Beban organik 200 kg BOD/hari (BOD influen 200 mg/L). Target F/M 0,10 dan MLSS 10.000 mg/L → bioreaktor 200 m³. Dengan HRT 6 jam pada流量 rata-rata,容积 bioreaktor ≈ 250 m³.

Langkah 4 — Pemilihan modul membran: Dengan flux target 20 LMH, luas membran = 50.000 m². Menggunakan ZeeWeed 500 @ 31 m²/modul → 1.613 modul, disusun dalam 4–6 cassette paralel.

Langkah 5 — Sistem aerasi: Process aeration ~2,0 kg O₂/kg BOD dihilangkan + 4,5 kg O₂/kg NH₃-N dinitrifikasi; membrane scouring SADm 0,5 Nm³/m³ permeate.

Langkah 6 — Strategi CIP: terjadwal setiap 6–12 bulan (alkaline + acid berselang-seling), darurat jika TMP >0,5 bar pada iMBR.

7. Tantangan Desain MBR di Iklim Tropis Indonesia

Instalasi MBR di Indonesia menghadapi tantangan desain spesifik: suhu tinggi sepanjang tahun, variasi musiman流量 dan beban, serta kualitas influen yang bervariasi antar musim.

Suhu tinggi (25–32°C). Suhu tinggi menguntungkan biologis (laju reaksi naik,容积 reaktor turun) tetapi merugikan membran (fouling biofilm cenderung lebih cepat). Aerasi scouring harus sedikit ditingkatkan (+10–20%) dibanding instalasi di iklim subtropis [1,9].

Variasi musiman. Pada kota wisata (misalnya Bali, Yogyakarta),流量 inlet dapat bervariasi 2–3 kali antara high season dan low season. Equalization tank dengan HRT 4–6 jam menjadi komponen kritis untuk menstabilkan operasional MBR.

Karakteristik influen tipikal kota di Indonesia: BOD 150–300 mg/L, COD/BOD ratio 1,8–2,5 (biodegradabilitas baik), TSS 150–400 mg/L, NH₃-N 20–40 mg/L. Untuk aplikasi hotel dan resort dengan流量 rendah (50–500 m³/hari) tetapi peak factor tinggi, MBR iMBR dengan Kubota atau Mitsubishi Rayon sering menjadi pilihan paling cost-effective [1,9].

8. Pemeliharaan dan Operasional MBR

MBR memerlukan program pemeliharaan yang disiplin untuk mempertahankan performa jangka panjang — kelalaian pada CIP atau monitoring TMP akan menyebabkan umur membran pendek (3–5 tahun vs potensi 8–10 tahun). Aktivitas rutin mencakup backwash permeate setiap 8–12 menit, backwash NaOCl 100–500 ppm harian–mingguan, CIP alkaline (NaOH + NaOCl) setiap 6–12 bulan, CIP acid (sitrat atau HCl) berselang-seling, dan penggantian cartridge aerator setiap 2–3 tahun [1,3,10].

Pemantauan ATP swab pada permukaan membran (lead-end cassette) setiap bulan memberikan data Biofouling Rate (BFR) yang menjadi trigger CIP preventif ^[10]. Untuk instalasi di kawasan dengan sumber air bervariasi, ATP monitoring lebih informatif dibanding jadwal CIP berbasis waktu.

9. Pertimbangan Regulasi di Indonesia

Instalasi MBR harus memenuhi standar effluent Permenkes No. 2 Tahun 2023 untuk water reuse, atau PermenLHK untuk effluent badan air penerima. Standar effluent tipikal: TSS <30 mg/L (umum) atau <1 mg/L (MBR); BOD₅ <30 mg/L; COD <100 mg/L; NH₃-N <5 mg/L (nitrifikasi lengkap); total coliform <1.000 CFU/100 mL. Untuk water reuse (irigasi taman hotel, cooling tower), post-treatment UV (40 mJ/cm²) atau chlorination (residual 0,5–1,0 mg/L) diperlukan [3,12,13].

10. Tren Terkini: MBR untuk Aplikasi Lanjutan

Tren desain MBR modern memperluas aplikasi di luar STP konvensional: anaerobic MBR (AnMBR) untuk energy recovery, dan MBR + ozon/activated carbon untuk micropollutants removal (pharmaceutical, PFAS) — aplikasi ini semakin relevan untuk STP kota di kawasan padat penduduk [1,11].

FAQ

Apa perbedaan utama MBR dengan STP konvensional?

MBR menggantikan clarifier sekunder dengan modul membran (UF/MF), menghasilkan effluent TSS <1 mg/L (vs 10–30 mg/L pada CAS) pada footprint 30–50% lebih kecil. MLSS pada MBR dapat 8.000–15.000 mg/L (vs 2.000–4.000 mg/L pada CAS) karena biomassa tidak perlu settle. Trade-off adalah konsumsi energi lebih tinggi (0,3–0,8 kWh/m³ vs 0,1–0,3 kWh/m³).

iMBR atau sMBR — mana yang lebih cocok untuk STP kota?

Untuk kapasitas besar (>1 MLD) dengan limbah biodegradable standar, iMBR lebih disukai karena efisiensi energi (0,3–0,6 kWh/m³), footprint kompak, dan operasi lebih sederhana. sMBR lebih cocok untuk aplikasi high-strength industrial atau viscous feedstocks karena crossflow yang lebih kuat mengendalikan fouling.

Berapa SRT yang ideal untuk MBR nitrifikasi?

Untuk nitrifikasi lengkap di iklim tropis (suhu 25–30°C), SRT 20–30 hari sudah optimal. SRT minimum teoritis adalah ~3 hari di suhu tersebut, tetapi untuk faktor keamanan dan stabilitas, SRT 20+ hari direkomendasikan. SRT rendah (5–15 hari) cocok untuk aplikasi non-nitrifikasi atau untuk kontrol populasi filamentous.

Berapa sering CIP harus dilakukan pada instalasi MBR?

CIP terjadwal setiap 6–12 bulan sudah umum, tetapi jadwal aktual ditentukan oleh tren TMP dan BFR (Biofouling Rate). Jika TMP naik >30% dari baseline atau BFR >10 pg ATP/cm²·hari, CIP harus dilakukan lebih awal. Beberapa instalasi dengan influen challenging memerlukan CIP setiap 3–6 bulan.

Apakah MBR selalu lebih mahal dari STP konvensional?

Capital cost MBR umumnya 20–40% lebih tinggi dari CAS untuk kapasitas yang setara, tetapi footprint jauh lebih kecil sehingga biaya lahan berkurang. OPEX MBR lebih tinggi karena energi, tetapi sludge disposal cost lebih rendah karena produksi sludge 30–50% lebih sedikit. Untuk aplikasi dengan keterbatasan lahan dan standar effluent tinggi, MBR sering lebih murah secara total cost of ownership.

Modul membran mana yang paling umum di Indonesia?

GE ZeeWeed (kini Veolia) dan Mitsubishi Rayon Sterapore mendominasi instalasi MBR kapasitas besar di Indonesia, sedangkan Kubota banyak digunakan untuk instalasi hotel dan resort kapasitas kecil-menengah. Toray juga hadir di pasar high-end dengan produk flat-sheet TMF.

Referensi

1. Judd, S.J., & Judd, C. (2011). The MBR Book: Principles and Applications of Membrane Bioreactors for Water and Wastewater Treatment, 2nd Edition. Butterworth-Heinemann. ISBN 9780080966823. DOI: 10.1016/C2009-0-21183-X
2. Metcalf & Eddy, Inc. (2014). Wastewater Engineering: Treatment and Resource Recovery, 5th Edition. McGraw-Hill. ISBN 9780073401188. Tersedia di: https://www.mheducation.com/highered/product/wastewater-engineering-treatment-resource-recovery-metcalf-eddy/AW0073401188.html
3. DUPONT FilmTec™ Reverse Osmosis Membranes Technical Manual (Form No. 45-D01504-en, Rev. 18, September 2025). Tersedia di: https://www.dupont.com/water/technologies/reverse-osmosis-ro.html
4. Yang, W., Cicek, N., & Ilg, J. (2006). State-of-the-art of membrane bioreactors: worldwide research and commercial applications in North America. Journal of Membrane Science, 270(1–2), 201–211. DOI: 10.1016/j.memsci.2005.07.010
5. Rosenberger, S., et al. (2002). Performance of a bioreactor with submerged membranes for aerobic treatment of municipal waste water. Water Research, 36(2), 413–420. DOI: 10.1016/S0043-1354(01)00223-800223-8)
6. Wei, Y., et al. (2003). Comparison of nitrification performance between conventional and membrane-aerated biofilm reactors. Water Environment Research, 75(7), 648–655. DOI: 10.2175/106143003X141240
7. Field, R.W., et al. (1995). Critical flux concept for microfiltration fouling. Journal of Membrane Science, 100(3), 259–272. DOI: 10.1016/0376-7388(94)00265-Z00265-Z)
8. Germain, E., Stephenson, T., & Pearce, P. (2005). Biomass characteristics and membrane aeration: Toward a better understanding of the mechanisms controlling the rate of membrane fouling in MBRs. Water Environment Research, 77(4), 399–407. DOI: 10.2175/106143005X55618
9. Côté, P., et al. (2007). Membrane bioreactors for municipal wastewater treatment. Water Environment Research, 79(13), 2475–2485. Tersedia di: https://www.iwaponline.com/wio/2007/01/wio200701013.htm
10. Vrouwenvelder, J.S., & van der Kooij, D. (2001). Diagnosis, prediction and prevention of biofouling of RO and NF membranes. Desalination, 139(1–3), 65–71. DOI: 10.1016/S0011-9164(01)00396-300396-3)
11. Visvanathan, C., Ben Aim, R., & Parameshwaran, K. (2000). Membrane separation bioreactors for wastewater treatment. Critical Reviews in Environmental Science and Technology, 30(1), 1–48. DOI: 10.1080/10643380091184165
12. Peraturan Menteri Lingkungan Hidup dan Kehutanan No. 68 Tahun 2016 tentang Baku Mutu Air Limbah Domestik. Tersedia di: https://peraturan.bpk.go.id/Details/128897/permenlhk-no-68-tahun-2016
13. Peraturan Menteri Kesehatan No. 2 Tahun 2023 tentang Peraturan Pelaksanaan Peraturan Pemerintah No. 66 Tahun 2014 tentang Kesehatan Lingkungan. Tersedia di: https://peraturan.bpk.go.id/Details/245563/permenkes-no-2-tahun-2023

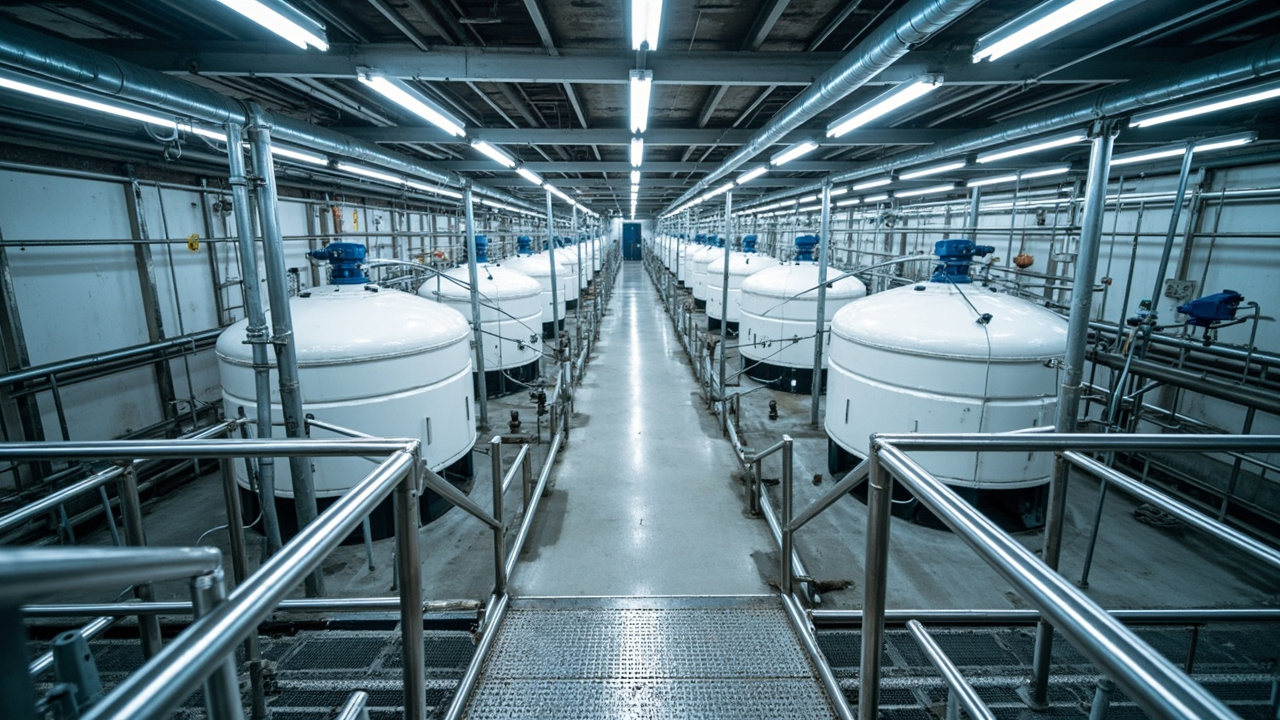

Placeholder ilustrasi instalasi MBR STP skala komersial; ganti dengan dokumentasi berizin sebelum publikasi.
